7100-16-16-FG
1" Male JIC x 1" Male BSPT · Male Elbow
$31.30
per pieceIn stock
- Side 1
- 1" Male JIC
- Side 2
- 1" Male BSPT
- Material
- Steel
- Plating
- Trivalent Zinc
Buying 50 pieces or more? Contact us for bulk pricing. Custom or modified parts: contact us.
Side 11" Male JIC
Side 21" Male BSPT
Thread Type1-5/16-12 UN
Tube OD1"
Pipe Size1"
MaterialSteel
Plating / FinishTrivalent Zinc
ConfigurationMale Elbow
StandardSAE J514 / ISO 7/1 (BSPT)

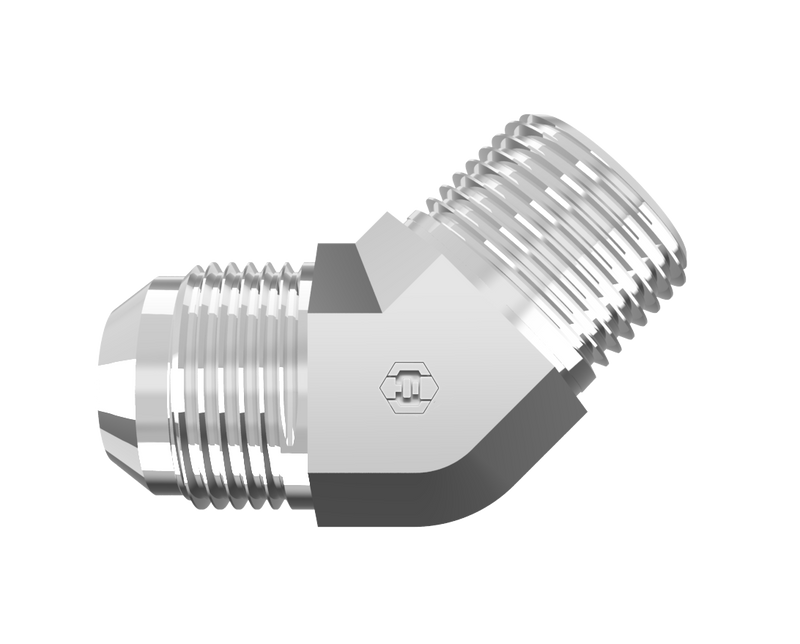

7100-16-16-FG is a 1" Male JIC x 1" Male BSPT in the 7100-FG Series. For connecting a 37° flared tube or line to a male BSPT (tapered) pipe at a 45° angle.
Specifications
| Part Number | 7100-16-16-FG |
|---|---|
| Series | 7100-FG |
| Product Type | Male Elbow |
| Side 1 Connection | 1" Male JIC |
| Side 2 Connection | 1" Male BSPT |
| Tube OD | 1" |
| Pipe Size (Side 2) | 1" |
| Thread Type (Side 1) | 1-5/16-12 UN |
| Thread Type (Side 2) | 1-5/16-12 UN |
| Material | Steel |
| Finish / Plating | Trivalent Zinc |
| Standard (Side 1) | SAE J514 - Class 2A Thread |
| Standard (Side 2) | ISO 7/1 (BSPT) |
| Weight | 0.58 lb |
| Category | BSP Fittings |
| Stock Status | In stock |
Connection Details
Side 1
1" Male JIC
- Thread1-5/16-12 UN
- Tube OD1"
- StandardSAE J514 - Class 2A Thread
Side 2
1" Male BSPT
- Thread1-5/16-12 UN
- Pipe Size1"
- StandardISO 7/1 (BSPT)
Construction
- MaterialSteel
- PlatingTrivalent Zinc
- ConfigurationMale Elbow
- Weight0.58 lb
Product Family
CategoryBSP Fittings
Family7100-FG
Cross Reference
| Brand | Part Number | Higher Fitting Equivalent |
|---|---|---|
| Aeroquip | GG210-NP16-16 | 7100-16-16-FG |
| Parker (Triple-Lok / TFD) | 16V3MXS | 7100-16-16-FG |
Cross-references are dimensional equivalents. Verify thread and pressure rating for the application. See the cross-reference resource for other brands.
